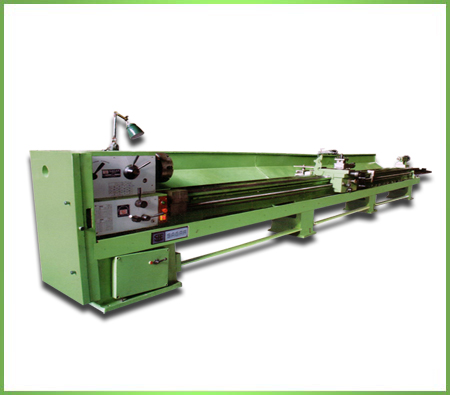

SHE-SAGAR LATHE MACHINES



Length of Bed 6' 6 1/2' 8' 10' 12' 12' 12' 16'
Height of Center 9" 13" 15" 18" 20" 25" 30" 36"
Width of Bed 11" 15" 17" 20" 25" 32" 36" 42"
Swing Over Bed 18" 25" 29" 35" 39" 49" 60" 72"
Swing Over Saddle 12" 18" 21" 25" 29" 39" 46" 60"
Swing Gap 25" 38" 43" 55" 48" 68" 70" 88"
Width of Gap in Front of Face Plate 5" 9" 10" 11" 10" 20" 15" 18"
Admit between Centers 37" 36" 43" 61" 76" 72" 62" 100"
Spindle Bore 2 1/2" 2 3/8" 3 1/8" 4 1/2" 4 1/4" 4 2/3" 5 1/4" 5 1/2"
Spindle Speeds 6 8 6 8 6 8 8 10
Size of Morse Taper 2 MT 3 MT 3 MT 3 MT 4 MT 4 MT 5 MT 5 MT
Dia of Standard Plate 15" 18" 24" 30" 30" 45" 54" 60"
Pitch of Change Wheels 12 DP 8 DP 8 DP 7 DP 7 DP 6 DP 6 DP 6 DP
Dia Lead Screw 1 5/8" 1 7/8" 2 " 2 1/4" 2 1/4" 2 1/4" 2 3/8" 2 3/4"
Pitch of Lead Screw 4 TPI 4 TPI 4 TPI 4 TPI 2 TPI 2 TPI 2 TPI 2 TPI
RPM of Counter Shaft 200 180 160 100 85 80 75 75
Power Required H.P. 1 3 3 5 5 7.5 7.5 10
